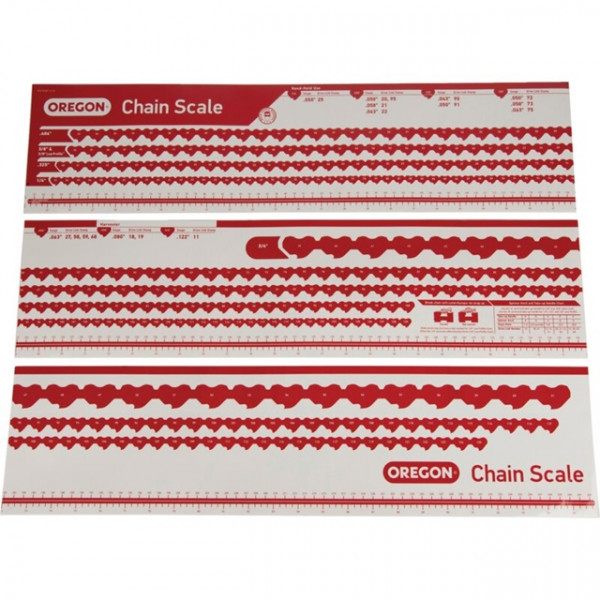

Beschreibung: Optimales Hilfetool zu schnellen und effektiven Ermittlung der richtigen Sägekettenlänge.
Mit Hilfe dieser Schablone können Sie bei Sägeketten-Rollenware und daraus zu konfektionierenden abgelängten Sägeketten sehr schnell die jeweils benötigten Treibgliederanzahl ermitteln und so den Arbeitsprozess beschleunigen.
Dank selbstklebender Rückseite kann die Schablone direkt auf der Arbeitsfläche / Werkbank angebracht werden.
Durch laminierte Oberfläche resistent gegen Schmutz und Öl.
Höhe (mm): 160
Länge (mm): 1750
Ausführung: laminiert
Zusatzinformationen: Arbeitsweise mit der Ablängschablone:
Nehmen Sie die Rolle der zu verarbeitenden Sägekette und platzieren diese an der rechten Seite auf der Arbeitsfläche
Rollen Sie die Sägekette ab und fixieren das Ende (erstes Treibglied) am Stahlstift.
Ermitteln Sie auf der Schablone die benötigte Treibgliedanzahl und markieren dies (z.B. mit einem Filzstift)
Hinweis: Auf der Schablone beginnt z.B. bei einer 3/8“ Sägekette die Anzeige ab dem 32. Teibglied.
Montagehinweis: Wählen Sie eine großzügige und ebene Arbeitsfläche entsprechend der Schablonengröße aus.
Hinweis: Um eine optimale Haftung zu gewährleisten sollte die zu beklebende Arbeitsfläche sauber, staub- und fettfrei sein.
Setzen Sie die linke Außenkante (senkrechter roter Balken) der Schablone ca. 300mm von der linken Arbeitsflächenkante entfernt an.
Zur sicheren Fixierung der jeweiligen Sägekette montieren Sie an der äußersten linken Arbeitsflächenkante vier Stahlstifte.
Die Stahlstifte sollten sich horizontal in Flucht der vier Teilungsgrößen 1/4“, .325“ und 3/8“ .404“ befinden.
Gewicht: 116 g
ersetzt OEM:
71533129,55270007,
die OEM Nummern dienen nur zur Info!
